Lagereinsatz LE
LE 215 2TB
Y-Lager mit Madenschraubensicherung
Applikation:

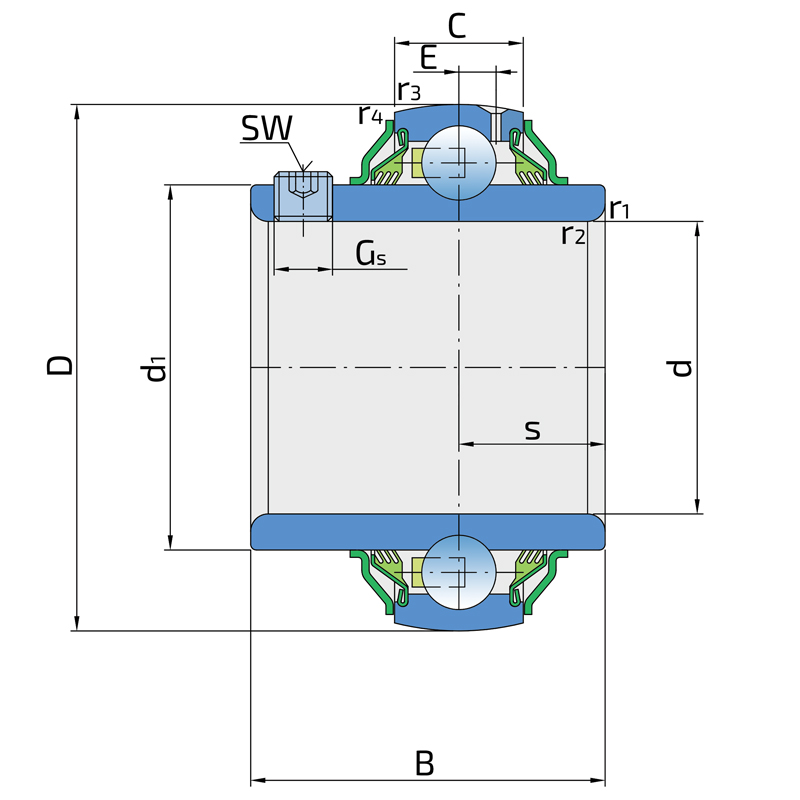

| d | Bohrungsdurchmesser | 75 | mm |
| D | Außendurmesser | 130 | mm |
| B | Breite Innenring | 73.3 | mm |
| C | Breite Außenring | 29 | mm |
| s | Abstand von der Innenringseite zur Laufbahnmitte | 27 | mm |
| d1 | Outer diameter inner ring | 92.1 | inch |
| E | Abstand Laufbahnmitte bis Schmierbohrung | 8.3 | mm |
| Gs | Stell- / Sicherungsschraube | M10x1 | mm |
| sw | Sechskantschlüsselgröße für Stellschraube | 5 | mm |
| r1,2 | Fasenmaß des Innenrings | 1.5 | mm |
| r3,4 | Fasenmaß des Außenrings | 2 | mm |
| Cdyn | Dynamische Tragzahl | 66.3 | kN |
| Co | Statische Tragzahl | 49 | kN |
| Pu | Dauerbelastungsgrenze | 2.04 | kN |
| kg | Gewicht | 2.1 | kg |
