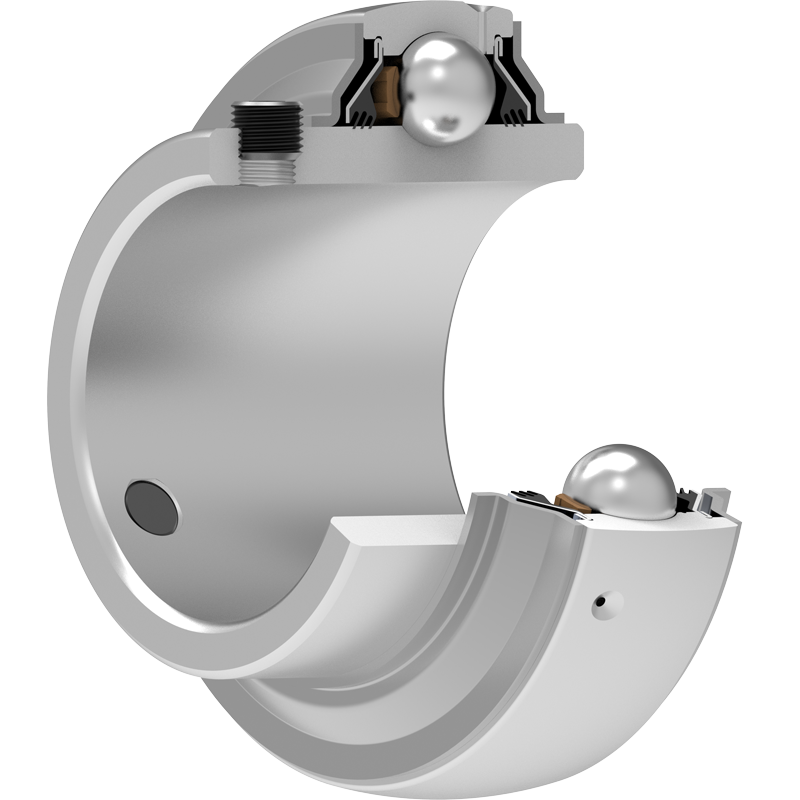

Lagereinsatz LE
LE 212 2TB
Y-Lager mit Madenschraubensicherung
Applikation:

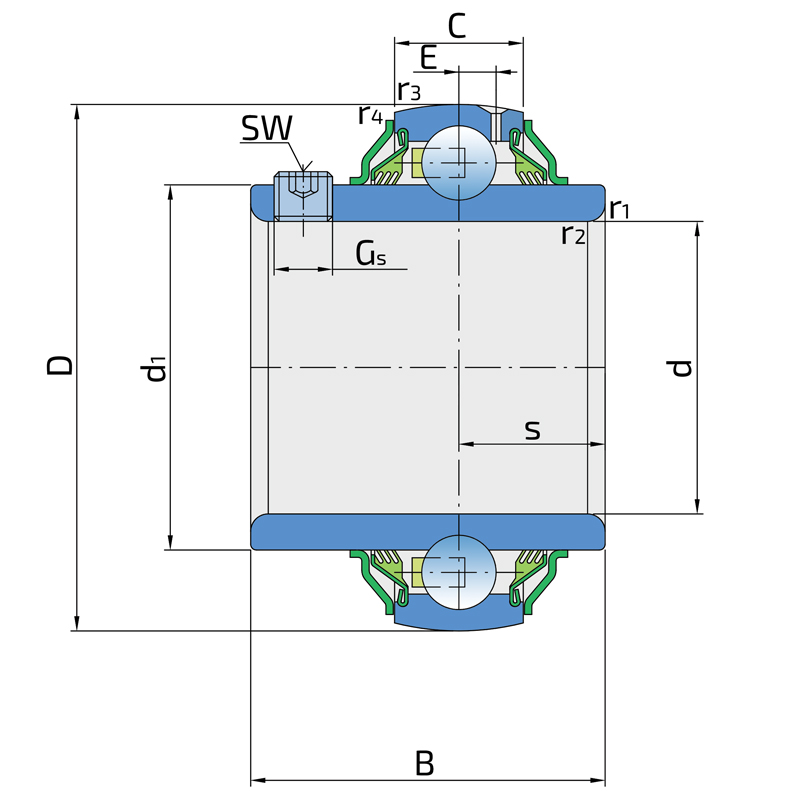

| d | Bohrungsdurchmesser | 60 | mm |
| D | Außendurmesser | 110 | mm |
| B | Breite Innenring | 65.1 | mm |
| C | Breite Außenring | 26 | mm |
| s | Abstand von der Innenringseite zur Laufbahnmitte | 26 | mm |
| d1 | Außendurchmesser Innenring | 75.5 | mm |
| E | Abstand Laufbahnmitte bis Schmierbohrung | 7.7 | mm |
| Gs | Stell- / Sicherungsschraube | M10x1 | mm |
| sw | Sechskantschlüsselgröße für Stellschraube | 5 | mm |
| r1,2 | Fasenmaß des Innenrings | 1.5 | mm |
| r3,4 | Fasenmaß des Außenrings | 2 | mm |
| Cdyn | Dynamische Tragzahl | 52.7 | kN |
| Co | Statische Tragzahl | 36 | kN |
| Pu | Dauerbelastungsgrenze | 1.53 | kN |
| kg | Gewicht | 1.3 | kg |
