IL20

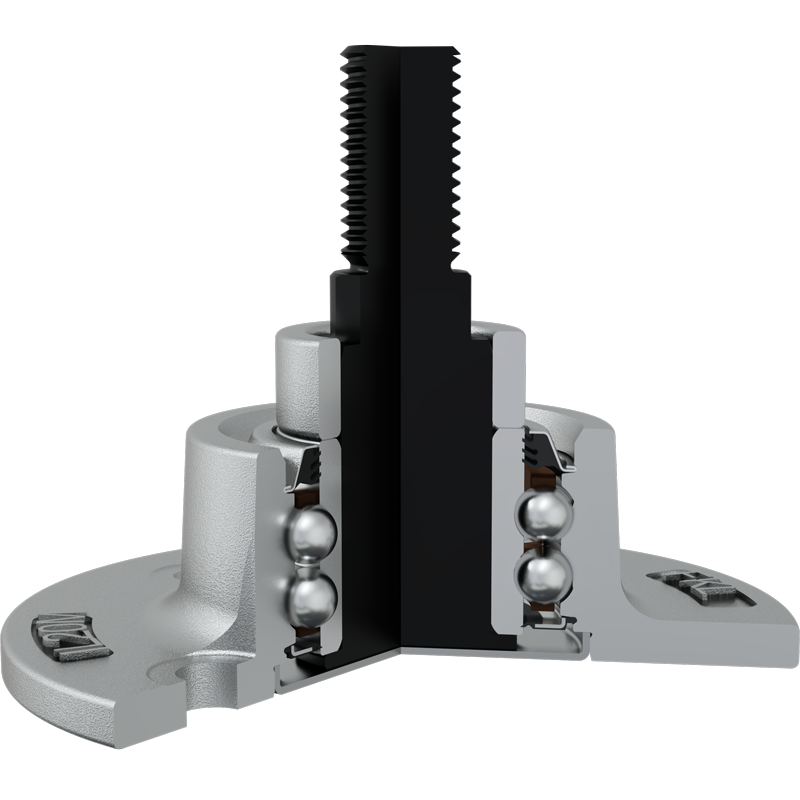

IL20S-75/4H-M16
Lösung für Sämaschinen, integrierter Flansch und Welle
Applikation: Sämaschine

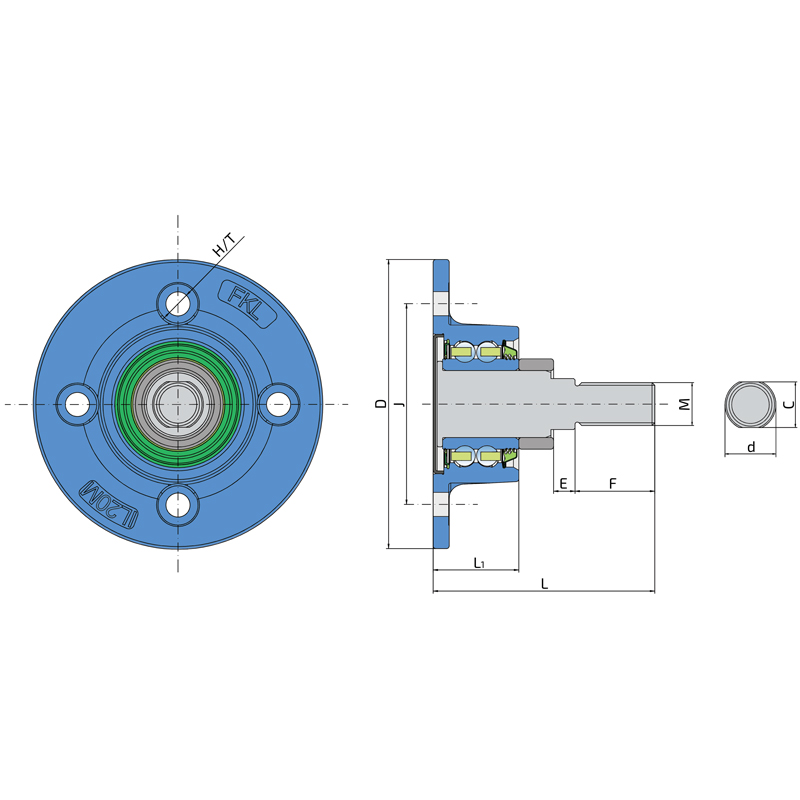

| J | Lochkreis | 75 | mm |
| D | Außendurmesser | 108 | mm |
| H/T | Loch/Gewinde | 4x9 | mm |
| d | Bohrungsdurchmesser | 19 | mm |
| C | Lochausschnitt in D-Form | 17 | mm |
| M | Außengewinde | M16 | mm |
| L | Gesamtlänge | 82.8 | mm |
| L1 | Gesamtflanschlänge | 32 | mm |
| E | Länge der D-Formbohrung | 8 | mm |
| F | Länge des Gewindeteils | 29.8 | mm |
| kg | Gewicht | 0.973 | kg |
| Cdyn | Dynamische Tragzahl | 21.6 | kN |
| Co | Statische Tragzahl | 14.3 | kN |
| Pu | Dauerbelastungsgrenze | 0.601 | kN |
