Special Hubs
IL50-120/6T-44-R635-ED2

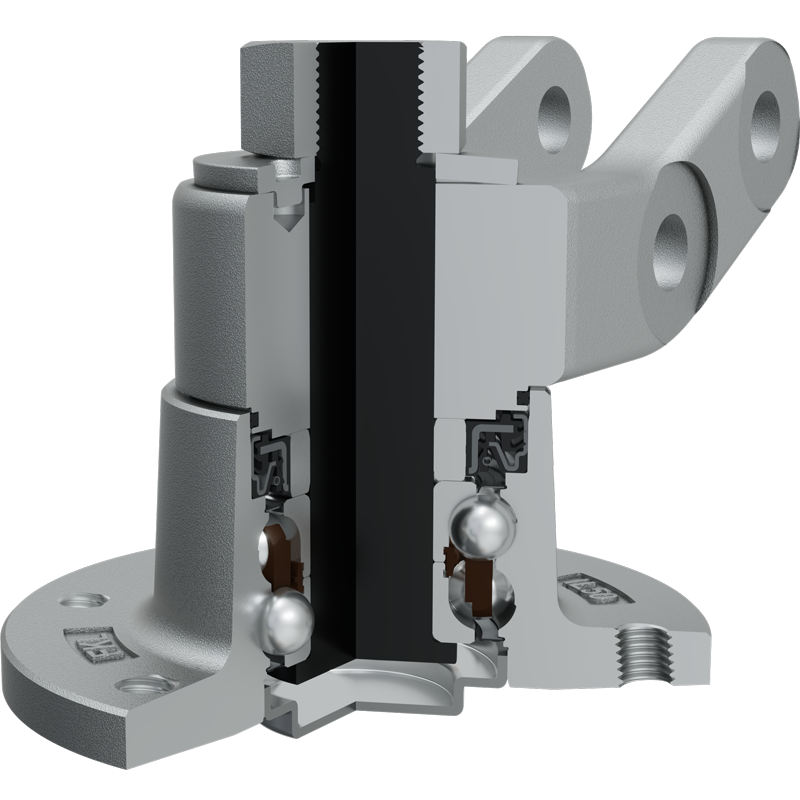

Integrierter Flansch, wartungsfreies Lager für unabhängige Scheiben
Applikation: Scheibenegge

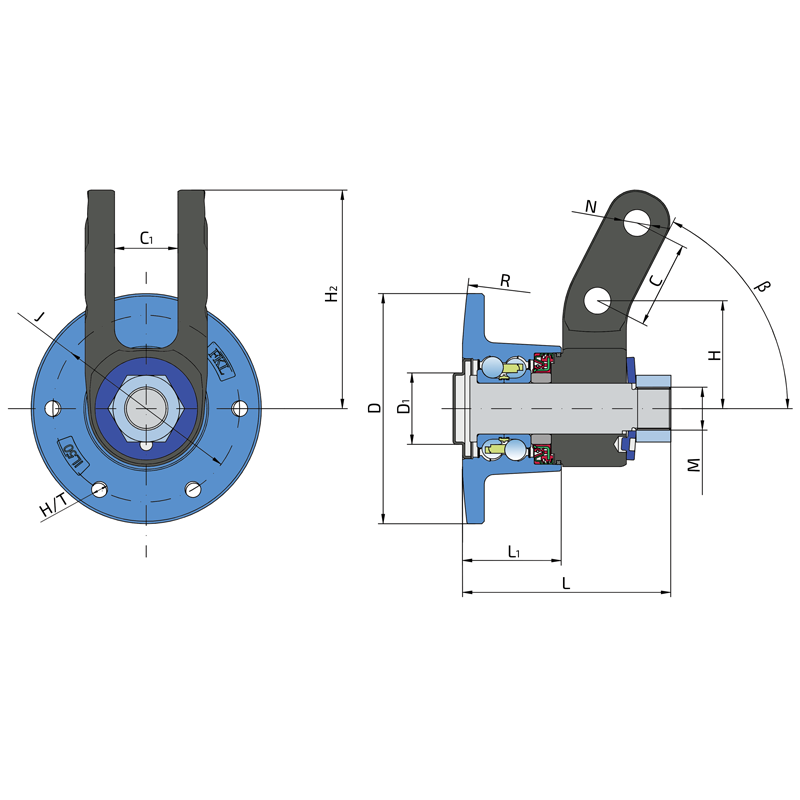

| J | Lochkreis | 120 | mm |
| D | Außendurmesser | 145 | mm |
| D1 | Zentrale Bohrung auf der Scheibe | 45 | mm |
| C | Abstand zwischen den Löchern | 55 | mm |
| C1 | Disk harrow arm width | 40 | mm |
| M | Außengewinde | M27x2 | mm |
| H/T | Loch/Gewinde | 6xM12x1.75 | mm |
| H | Abstand zwischen der Lagerachse und der Befestigungsbohrung | 68 | mm |
| H2 | Abstand zwischen der Lagerachse und dem Halterende | 137.7 | mm |
| N | Lochdurchmesser | 17 | mm |
| L | Gesamtlänge | 131.2 | mm |
| L1 | Gesamtflanschlänge | 62.2 | mm |
| R | Der Radius der eingebauten Festplatte | 635 | mm |
| β | Winkel des Halters | 63 | ° |
| kg | Gewicht | 6.08 | kg |
| Cdyn | Dynamische Tragzahl | 60 | kN |
| Co | Statische Tragzahl | 45.8 | kN |
| Pu | Dauerbelastungsgrenze | 1.92 | kN |
