IL50
IL50-98/6T-M24x2-04

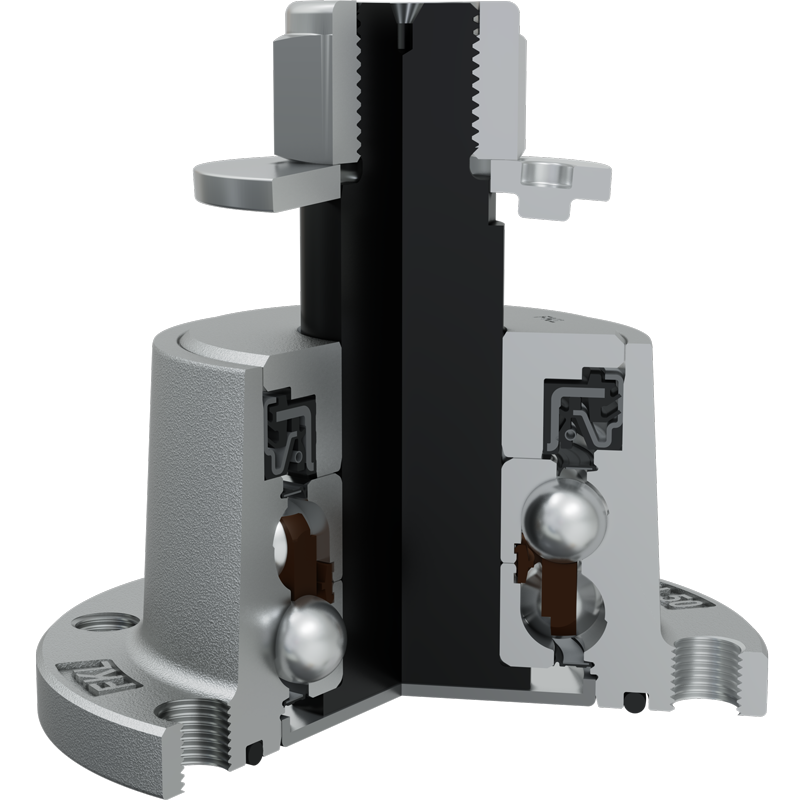

Integrierter Flansch, wartungsfreies Lager für unabhängige Scheiben
Applikation: Scheibenegge

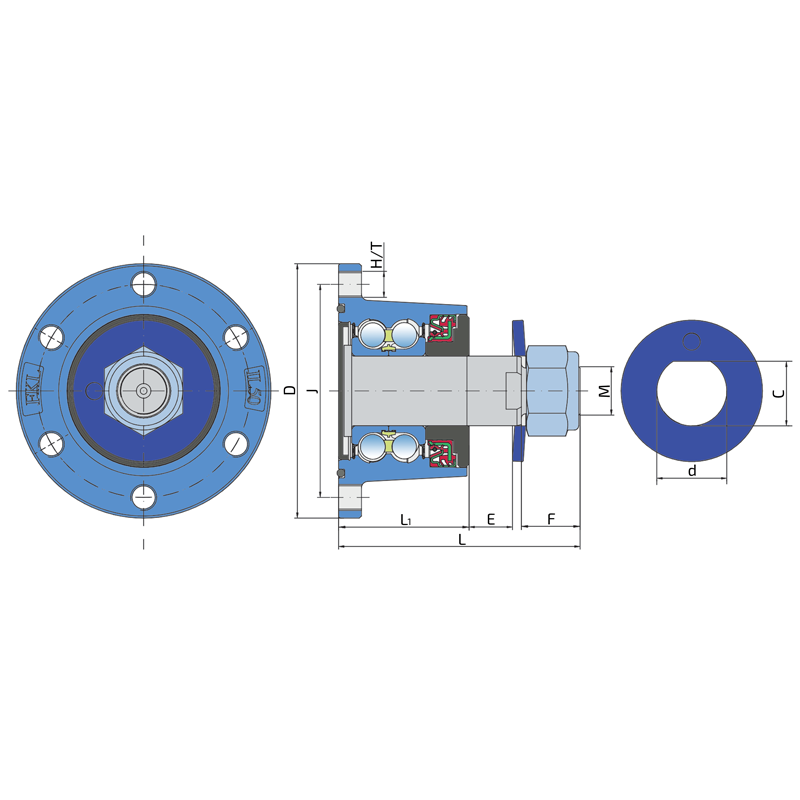

| J | Lochkreis | 98 | mm |
| D | Außendurmesser | 117 | mm |
| H/T | Loch/Gewinde | 6xM12x1.75 | mm |
| d | Bohrungsdurchmesser | 32 | mm |
| C | Lochausschnitt in D-Form | 29.6 | mm |
| M | Außengewinde | M24x2 | mm |
| L | Gesamtlänge | 111 | mm |
| L1 | Gesamtflanschlänge | 60 | mm |
| E | Länge der D-Formbohrung | 20 | mm |
| F | Länge des Gewindeteils | 27 | mm |
| kg | Gewicht | 2.83 | kg |
| Cdyn | Dynamische Tragzahl | 60 | kN |
| Co | Statische Tragzahl | 45.8 | kN |
| Pu | Dauerbelastungsgrenze | 1.92 | kN |
