Für Scheibeneggen
GWST 209PPB38

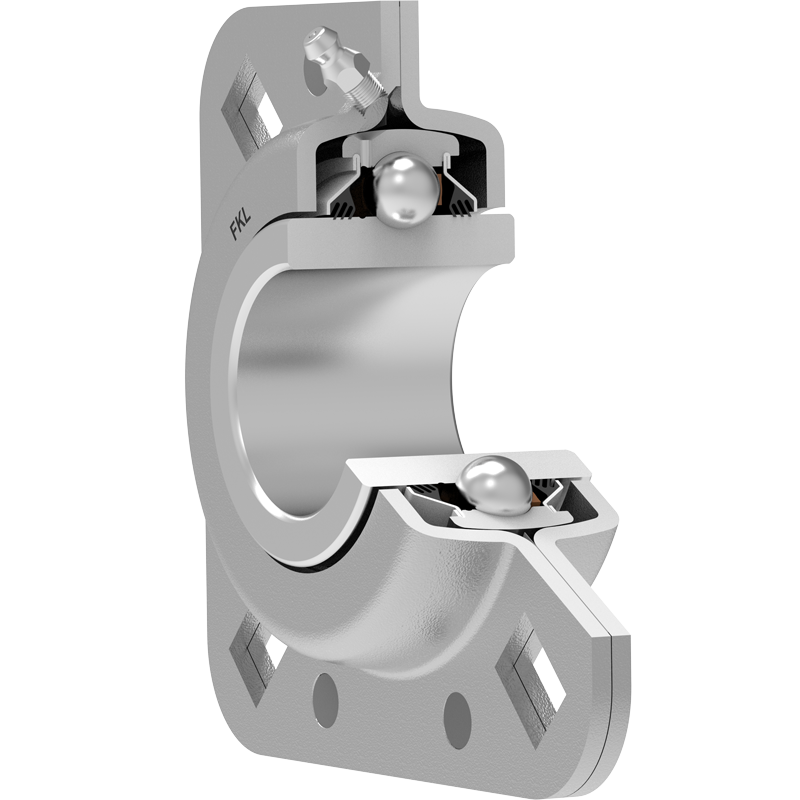

Quadratische Lagereinheiten
Applikation:

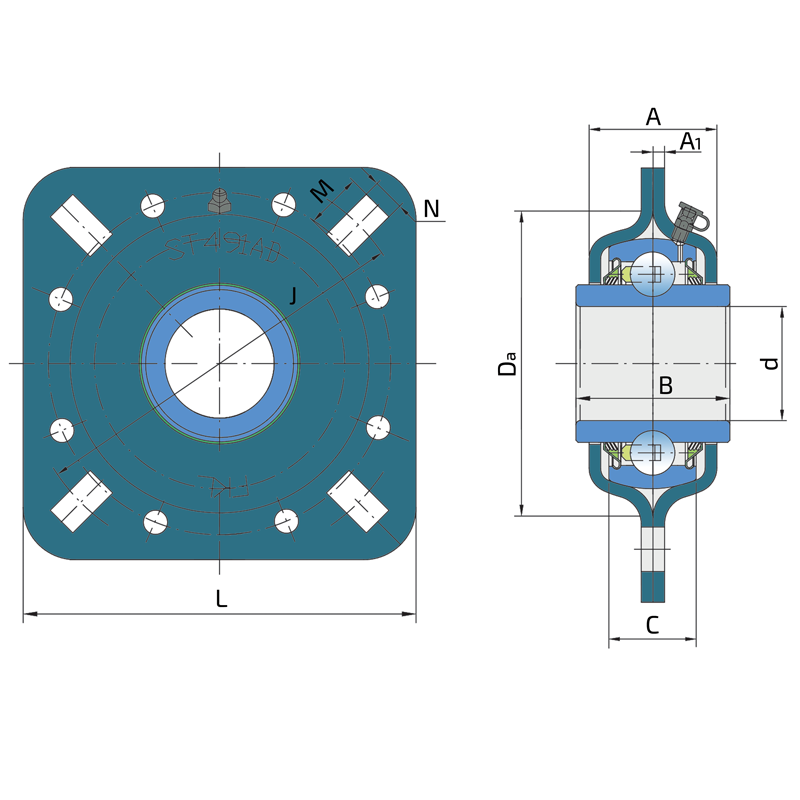

| d | Bore diameter | 1.5004 | inch |
| d | Bohrungsdurchmesser | 38.11 | mm |
| B | Breite Innenring | 42.85 | mm |
| C | Breite Außenring | 22 | mm |
| a | Shaft size | 31 | inch |
| Da | Zentrierdurchmesser | 97 | mm |
| L | Länge über alles | 127 | mm |
| A | Abstand vom Gehäuseflansch bis zur Stirnseite des Innenrings des Lagers | 39 | mm |
| A1 | Breite der Gehäuseoberseite | 3.5 | mm |
| J | Lochkreis | 114 | mm |
| N | Durchmesser des Befestigungsschlitzes | 13.5 | mm |
| Fr | Radial load | 1750 | lbs |
| Fr | Radiale Belastung | 7.7 | kN |
| Fa | Axial load | 860 | lbs |
| Fa | Axiale Belastung | 3.8 | kN |
| kg | Mass | 3.56 | lbs |
| kg | Gewicht | 1.63 | kg |
| Cdyn | Dynamische Tragzahl | 32.5 | kN |
| Co | Statische Tragzahl | 20.4 | kN |
